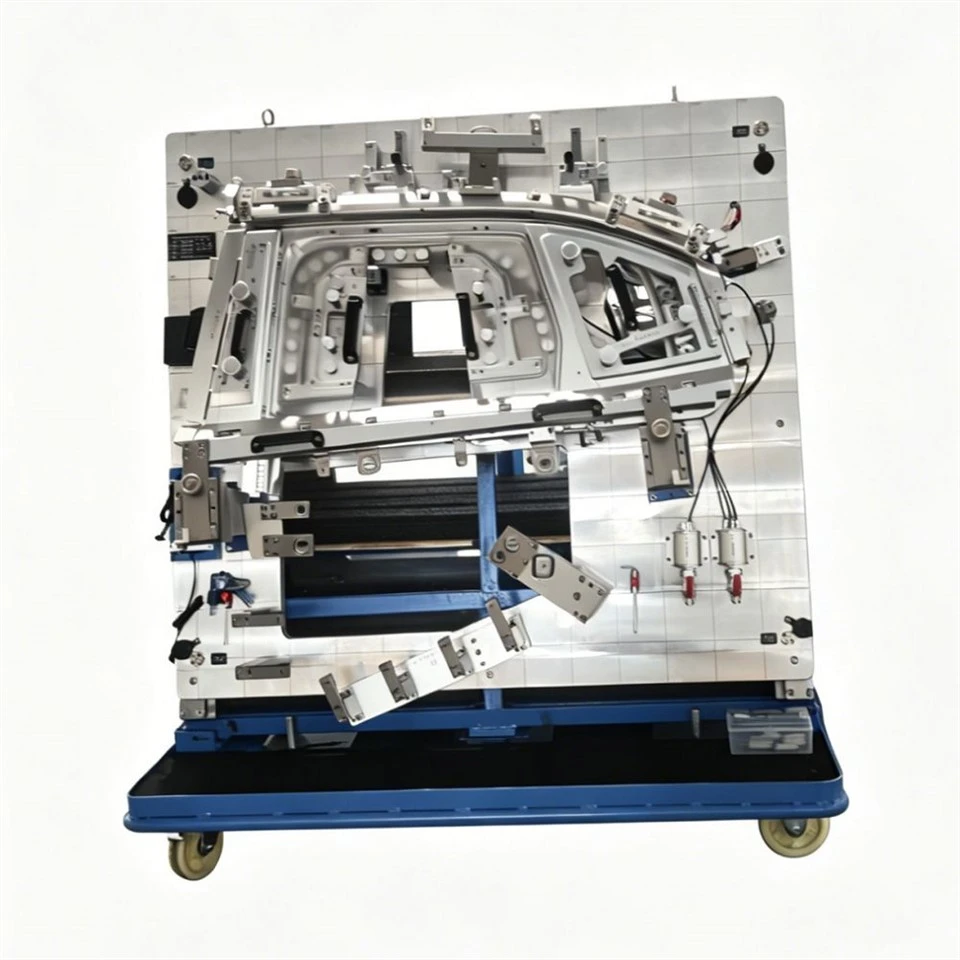

See kontrollseade on spetsiaalselt välja töötatud mootorsõidukite ukseraami sõlmede mõõtmete kontrollimiseks. See tagab peamiste konstruktsiooniomaduste (nt keevituspunktid, kinnitusliidesed ja üldine geomeetria) täpse kontrollimise, mis vastab rangetele GD&T nõuetele. Jäiga konstruktsiooni ja -täpse asukoha määramise süsteemiga tagab kinnitus suurepärase korratavuse ja stabiilsuse kontrollimise ajal.

Ukseraamide konstruktsioonide täpne kontroll

Autode ukseraamid on kriitilised konstruktsioonikomponendid, mis mõjutavad otseselt sõiduki ohutust, tihendusvõimet ja montaaži täpsust. See kontrollseade on loodud keevitatud ukseraami sõlmede, sealhulgas peamiste võrdluspunktide ja funktsionaalsete liideste mõõtmete täpsuse ja asukoha järjepidevuse kontrollimiseks.

Integreerides suure{0}}jäikusega aluskonstruktsiooni täpsete asukoha määramise süsteemidega, tagab kinnitus suurte ja keerukate osade stabiilse toe, minimeerides mõõtmiste kõikumised kontrolli ajal. See võimaldab tootjatel tuvastada kõrvalekaldeid tootmise varakult, vähendada ümbertööd ja säilitada ühtlast kvaliteeti keevitus- ja montaažiprotsessides.

See lahendus sobib ideaalselt autotööstuse originaalseadmete tootjatele ja tasandi tarnijatele, kes tegelevad kere{0}}valgete ja konstruktsioonikomponentide tootmisega.

Atribuut

Kategooria	Autode kontrollimise kinnitus
Rakendus	Ukseraami kokkupanek
Kontrolli tüüp	Struktuuri ja mõõtmete kontrollimine
Täpsus	±0,01–0,03 mm
Mõõtmismeetod	Käsitsi / CMM-iga ühilduv
Tööstus	Auto kere struktuur
Sildid	Ukseraami kinnitus, kinnitusdetailide kontroll, autode ülevaatus, BIW

Kriitiliste funktsioonide põhjalik ülevaatus

Mõõtmete täpsuse, asukoha järjepidevuse ja usaldusväärse kvaliteedikontrolli tagamine kogu tootmises

product-700-700

Kriitiliste funktsioonide põhjalik ülevaatus

Mõõtmete täpsuse, asukoha järjepidevuse ja usaldusväärse kvaliteedikontrolli tagamine kogu tootmises

product-700-700

Profiili ja pinna kinnitamine

Detailide kontuuride ja pinnageomeetria täpne valideerimine

product-700-700

Aukude ja positsioonide täpsuse kontroll

Aukude positsioonide ja joondusfunktsioonide täpne mõõtmine

product-700-700

Montaaži sobivuse kontroll

Osade ühilduvuse kontrollimine koostesüsteemides

Laialdased kogemused konstruktsioonilahenduste alal

Auto kere- ja konstruktsioonikontrolli nõuete toetamine

400 +

Tarnitud konstruktsiooniprojektid
10 +Aastaid

Autotööstuse tööriistatöö kogemus

LISATEAVE

KKK

Milleks kasutatakse ukseraami kontrollseadet?

Seda kasutatakse ukseraami sõlmede mõõtmete täpsuse ja konstruktsiooni joondamise kontrollimiseks.

Kas see saab keevitatud komponente kontrollida?

Jah, see on spetsiaalselt ette nähtud keevitatud sõlmede ja konstruktsiooniosade jaoks.

Millist täpsust on võimalik saavutada?

Sõltuvalt kontrollitingimustest tavaliselt vahemikus ±0,01–0,03 mm.

Kas see sobib suurte komponentide jaoks?

Jah, kinnitus on konstrueeritud jäiga konstruktsiooniga, et toetada suuri sõlme.

Kas seda saab kasutada koos CMM-süsteemidega?

Jah, see toetab nii käsitsi kontrollimist kui ka CMM-i mõõtmist.

Milliseid funktsioone saab kontrollida?

Keevituspunktid, paigaldusliidesed, aukude asukohad ja üldine geomeetria.

Kuidas see parandab tootmise kvaliteeti?

See tagab ühtsed kontrollitulemused ja vähendab kooste kõrvalekaldeid.

Kas see sobib masstootmiseks?

Jah, see on optimeeritud partiide kontrollimiseks ja tootmiskvaliteedi kontrollimiseks.

Kas seda saab kohandada?

Jah, kõik kinnitused on projekteeritud vastavalt kliendi joonistele ja nõuetele.

Mis on tarneaeg?

Tavaliselt 4–6 nädalat, olenevalt keerukusest.

Kinnitusseadmete tüübid

Keevitusseade
Kinnituse kontrollimine

Keevitusseade

Saavutage meie keevitusseadmetega täpne joondamine ja korratavad keevitustulemused. Need on loodud stabiilseks kinnitamiseks ja täpseks positsioneerimiseks, vähendavad moonutusi, parandavad keevisõmbluse konsistentsi ja toetavad tõhusat tootmist nii käsitsi kui ka automatiseeritud liinidel.
Kinnituse kontrollimine

Meie kontrollseadmed on loodud tagama täpse mõõtmete kontrolli ja järjepideva autoosade kvaliteedikontrolli. Alates tembeldatud osadest kuni keerukate koostudeni pakume usaldusväärseid kontrollilahendusi, mis toetavad GD&T valideerimist, parandavad korratavust ja vähendavad tootmisdefekte.
